Mini-grue montée sur véhicule

Quelles sont les parties réglables de la flèche d'une mini-grue montée sur véhicule ?

1. Longueur de flèche réglable manuellement à trois positions (avec goupille) ;

2. Angle de flèche réglable manuellement à trois positions (avec goupille) ;

3. Rotation de la flèche à 360 degrés (sans angles morts).

Quelles sont les dimensions de l'extension de flèche et la capacité de charge des mini-grues montées sur véhicule de 500 kg et 1 000 kg ?

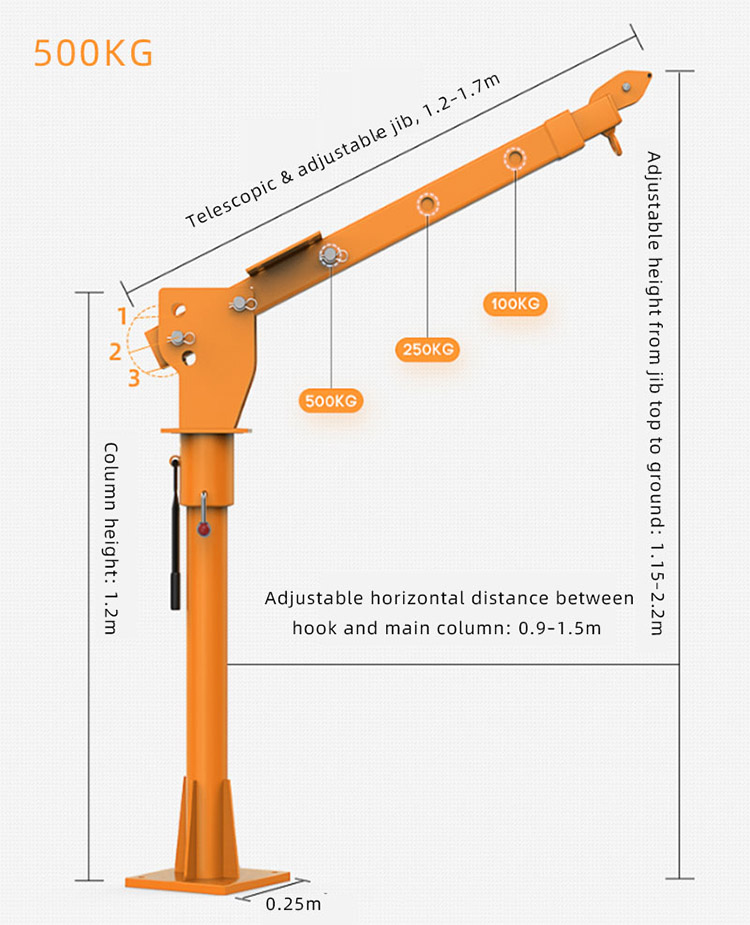

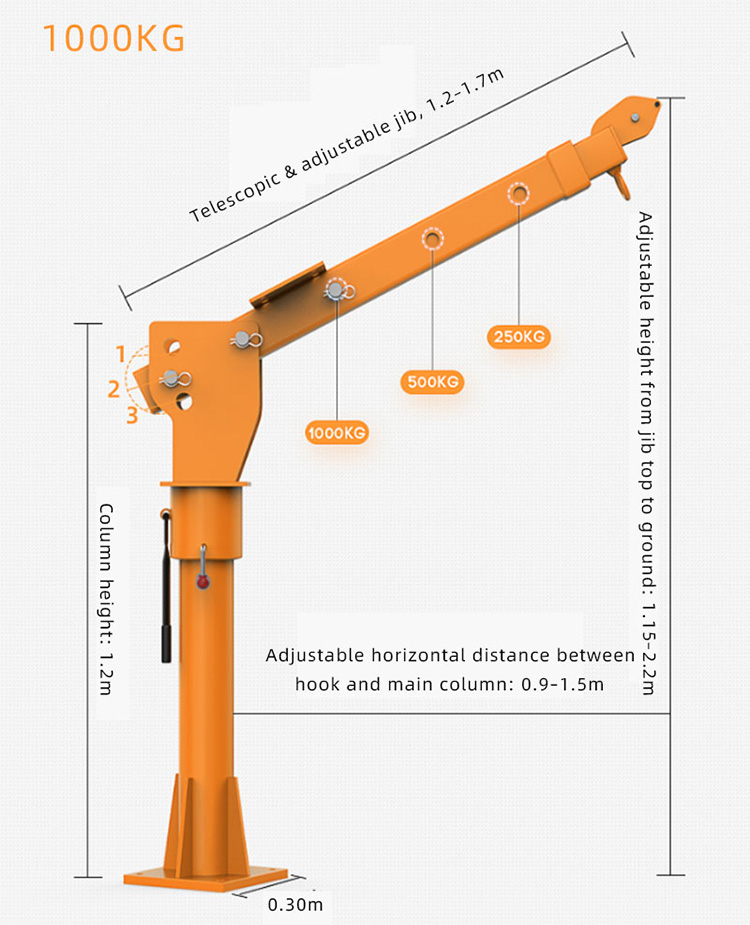

La plage de longueur télescopique pour une flèche de 500 kg est de 1,2 mètre (capacité de charge 100 kg), 1,4 mètre (capacité de charge 250 kg) et 1,7 mètre (capacité de charge 500 kg). La plage de longueur télescopique et de capacité de charge pour une flèche de 1 000 kg est de 250 kg, 1,4 mètre (capacité de charge 500 kg) et 1,7 mètre (capacité de charge 1 000 kg).

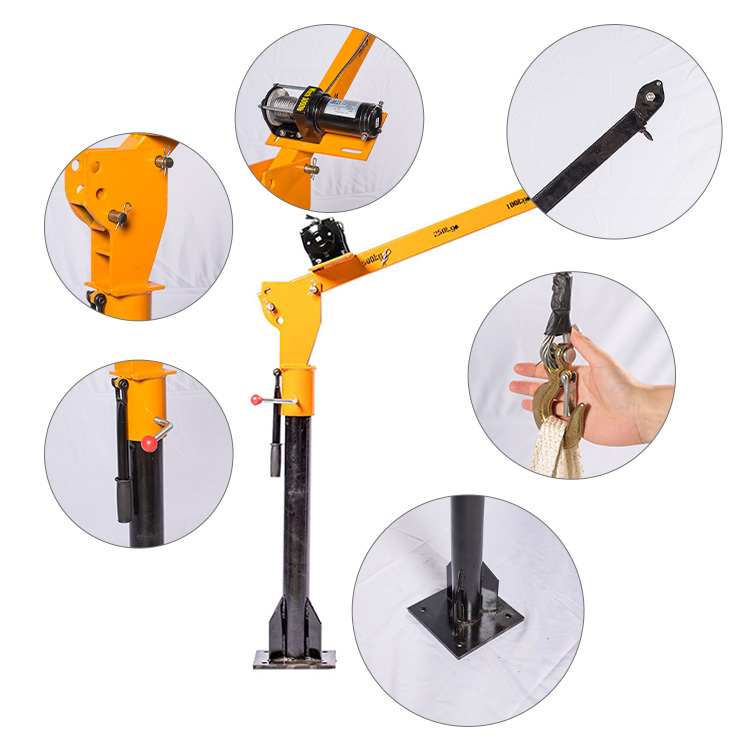

Détails du produit

1. Base épaissie :Cette mini-grue montée sur véhicule est fabriquée en acier de haute qualité, fixée avec des vis à quatre trous pour plus de stabilité et de sécurité.

2. Crochet renforcé :Crochet haute résistance avec languettes de verrouillage pour éviter le détachement. Il peut contenir des objets lourds et résistants sans glisser, garantissant ainsi la sécurité.

3. Verrouillage de positionnement directionnel :Verrouille la flèche pour empêcher la rotation, améliorant ainsi la sécurité du levage.

4. Goupille de flèche :Réglage à trois positions pour répondre à différentes exigences de hauteur, augmentant ainsi la facilité d'utilisation.

5. Socle moteur :Plaque d'acier épaisse soudée à la flèche pour former une base de moteur dédiée pour un fonctionnement stable du moteur.

6. Poulie du bras avant :Les roulements intégrés et les goupilles d'arrêt de câble améliorent considérablement la stabilité de levage.

Méthode d'installation

Préparation:Préparez des boulons, des rondelles et des clés à haute résistance. Vérifiez la solidité du châssis de la mini-grue montée sur véhicule et sélectionnez une position d'installation proche du centre de gravité du véhicule.

Fixation de la base :Ajoutez une plaque d'acier épaissie au cadre. Alignez la base de la grue avec la plaque d'acier et le cadre, percez des trous et serrez avec des boulons. Le soudage complet peut être utilisé pour le renforcement.

Assemblage du corps principal :Installez le palier de pression dans la colonne, puis fixez la colonne à la base. Installez le culbuteur et la flèche télescopique dans la colonne dans l'ordre et verrouillez-les avec des vis.

Connexion du système :Installez la pompe électrique/hydraulique, connectez les conduites d'huile et le faisceau de câbles, fixez le treuil électrique et enfilez le câble métallique dans la poulie de la flèche.

Tests et acceptation :Testez les fonctions de levage, de rotation et de limite. Vérifiez le couple des boulons et l'étanchéité du pipeline pour vous assurer qu'il n'y a pas de desserrage ou de fuite.

La mini-grue montée sur véhicule présente une structure globale simple et compacte, avec une capacité de charge de 500 kg et 1 000 kg.Hebei Shengyu Machines de levage Manufacturing Co., Ltdprend en charge les modèles personnalisés de 1,5 tonne et 2 tonnes. Pour toute demande de renseignements, veuillez appeler notre hotline au 15133220087 (même numéro pour WeChat) ou par e-mail.kate@syhoist.com. Bienvenue à nous contacter !
