Palan électrique CD1

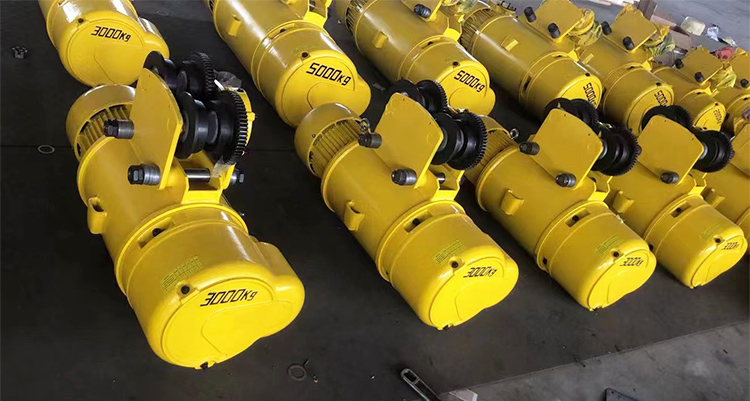

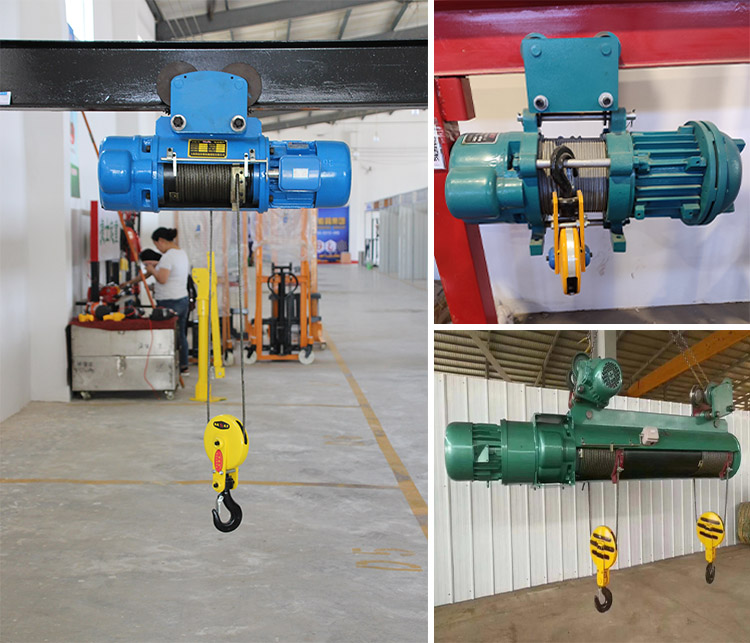

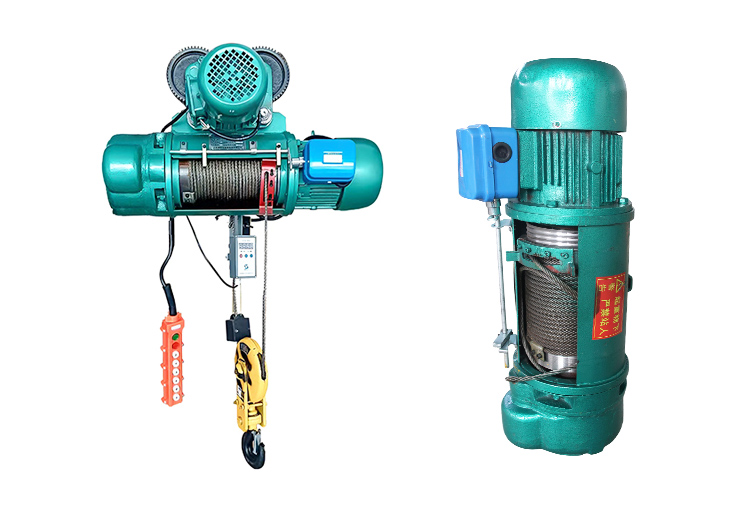

Le palan électrique CD1 est un palan électrique à câble standard, principalement alimenté par un moteur frein à rotor conique triphasé. Grâce à un réducteur, le palan transmet la puissance via un tambour et un câble métallique, permettant ainsi le levage vertical d'objets lourds. Alternativement, il peut être équipé d'un chariot pour un mouvement horizontal le long d'un rail à poutre en I, ce qui en fait un appareil de levage léger à une seule vitesse. Ce palan présente une structure compacte, un verrouillage automatique de la mise hors tension pour un fonctionnement sûr et est disponible en capacités 1T, 2T, 3T, 5T, 10T et 20T. Les hauteurs de levage sont disponibles en 3 m, 6 m, 9 m, 12 m, 18 m et plus.
Les principales caractéristiques du palan électrique CD1 sont sa structure raisonnable, sa petite taille, son poids léger et son fonctionnement simple. Il peut être installé dans une position fixe ou monté sur un chariot pour être utilisé avec des structures à poutre unique, en pont, à portique ou à poutre en I. La vitesse de levage standard de ce palan est de 8 m/min, mais une personnalisation est également possible. Habituellement utilisé à une tension de 380 V 50 HZ ou 220 V 60 HZ. Il s'agit d'une classe ouvrière de M3 et est généralement utilisé dans des environnements allant de -20 ℃ à +40 ℃, avec une humidité ≤ 85 % et une altitude ≤ 1 000 m. Pour une utilisation dans des environnements inflammables, explosifs ou corrosifs, une version antidéflagrante sur mesure est requise.
Avantages
1. Le palan électrique CD1 fonctionne en mode vitesse unique. Structure simple, peu de dysfonctionnements, entretien facile, adapté au levage de routine.
2. Tonnage et hauteur de levage sélectionnables, fonctionnement personnalisable et fluide, résistance aux chocs et longue durée de vie.
3. Verrouillage automatique hors tension pour une sécurité et une fiabilité améliorées.
4. Grande polyvalence : peut être utilisé à des fins personnelles ou avec des poutres en I pour chariots, offrant une installation flexible.
5. Entretien facile : tous les composants sont interchangeables et faciles à remplacer.
Paramètres du produit
|
Modèle |
Capacité nominale (T) |
Hauteur de levage standard (m) |
Vitesse de levage (m/min) |
Spécification du câble métallique |
|
CD1-0.5 |
0.5 |
6 |
8 |
6x19-3.6 |
|
CD1-1 |
1 |
6 |
8 |
6x37-4.8 |
|
CD1-2 |
2 |
6 |
8 |
6x37-7.4 |
|
CD1-3 |
3 |
6 |
8 |
6x37-11 |
|
CD1-5 |
5 |
9 |
8 |
6x37-13 |
|
CD1-10 |
10 | 9 | 7 |
6x37-15 |
|
CD1-16/20 |
16/20 |
18/12 |
7 |
Personnalisé |
Instructions d'installation et d'utilisation
1. Inspection minutieuse avant l'installation :
Le palan électrique CD1 et ses accessoires doivent être complets et en bon état. La poutre en I doit être de niveau.
La distance entre le boudin de roue et le rail doit être de 3 à 5 mm.
L'alimentation électrique doit être triphasée de 380 V.
2. Étapes d'installation (en prenant un palan de type chariot comme exemple) : Retirez l'une des roues mobiles, placez le palan dans la position appropriée sur le rail et resserrez les boulons de roue. Ajustez l'écart du boudin de roue à 3-5 mm. Assurez-vous que la distance limite supérieure est ≥50 mm de la bobine et laissez ≥2 tours de corde de sécurité à la limite inférieure. Après l'installation, effectuez 2 à 3 tests à vide.
Fonctionnement et utilisation :
Surcharge, obliquela traction et le personnel se trouvant sous le palan électrique CD1 sont strictement interdits. Démarrez et arrêtez-vous en douceur et uniformément.
Conditionnement:Caisses en bois ou boîtes en carton doublées de mousse et d'une membrane imperméable pour éviter l'humidité et les dommages pendant le transport.

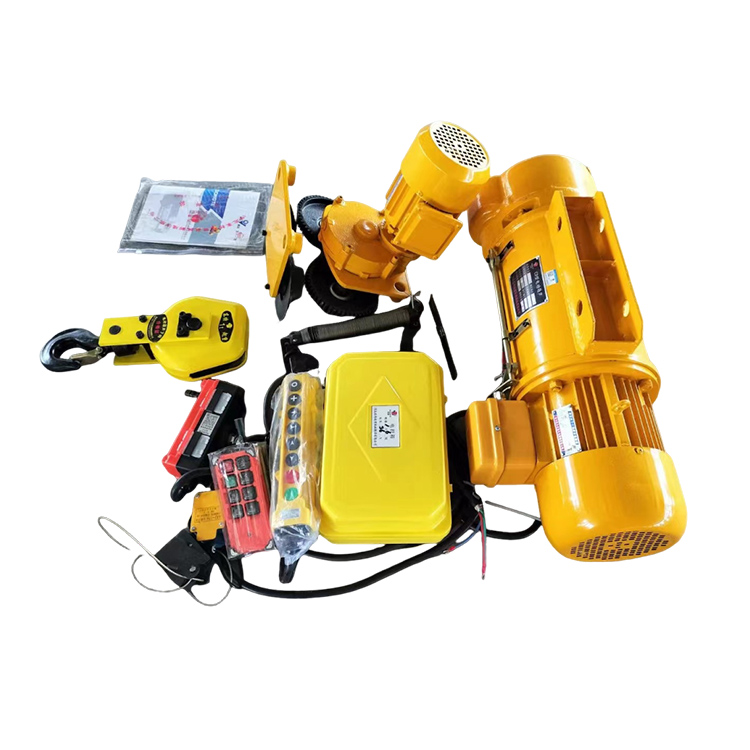

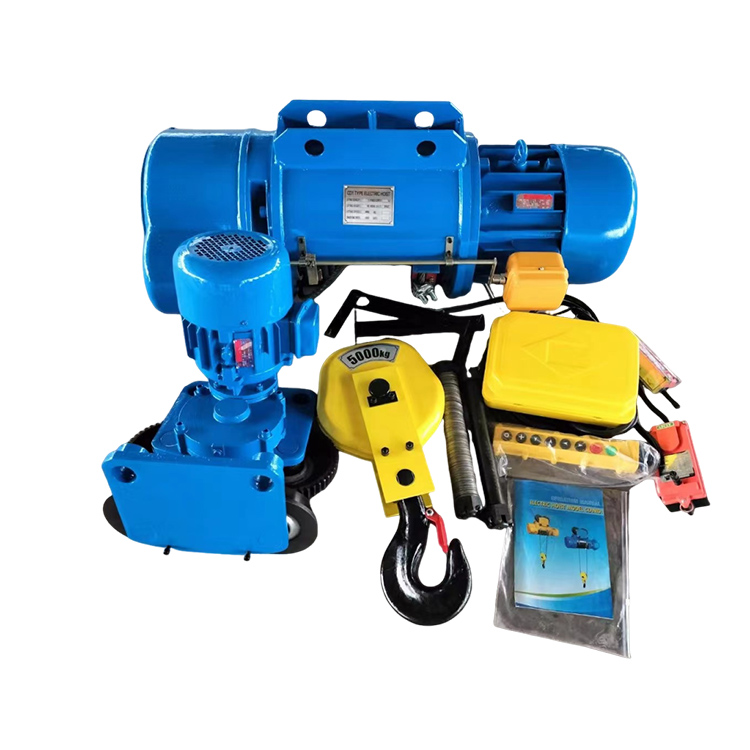

Chaque palan est accompagné d'un manuel d'instructions, d'un certificat de conformité, etc.
Les étiquettes et logos personnalisés peuvent être personnalisés en fonction des besoins du client.
